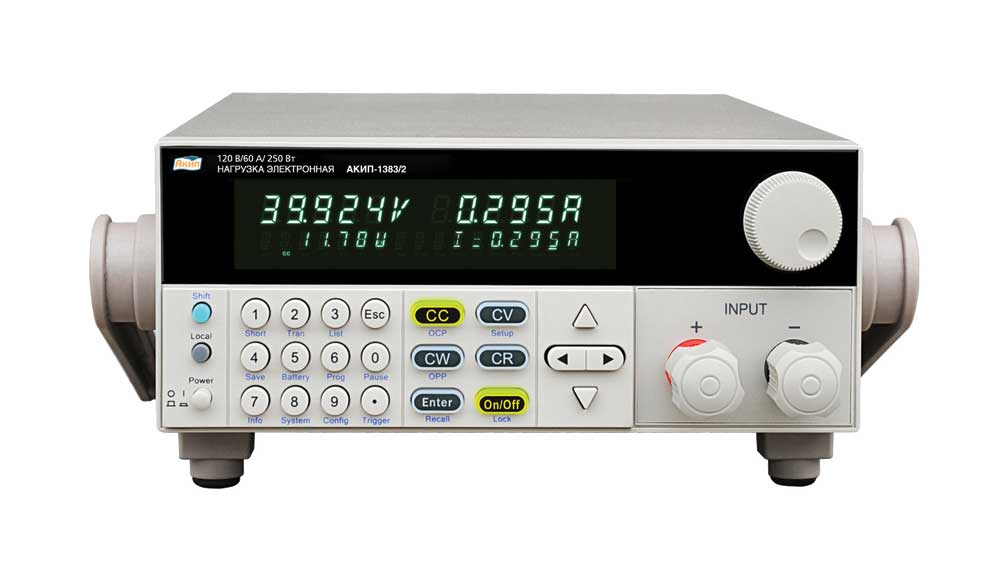

Электронная нагрузка АКИП-1383 представляет собой современное и высокотехнологичное решение для тестирования источников постоянного тока в лабораторных и производственных условиях. Это устройство, выполненное в компактном моноблочном форм-факторе, сочетает в себе широкие функциональные возможности и надежную защиту, что делает его востребованным инструментом среди инженеров и специалистов в области электроники и электротехники. С максимальными значениями по напряжению до 120 В, току до 30 А и мощностью до 150 Вт, АКИП-1383 уверенно справляется с задачами тестирования блоков питания, аккумуляторов, преобразователей и других электронных компонентов.
Благодаря наличию встроенных интерфейсов, таких как USB (в режиме TMC), RS232 и опционального GPIB, нагрузка легко интегрируется в автоматизированные системы управления и измерения. Возможность пошагового программирования с использованием до 1000 шагов продолжительностью от 1 миллисекунды до одного часа позволяет реализовать сложные сценарии тестирования. Для удобства пользователя предусмотрено хранение до 100 профилей состояний во внутренней памяти прибора, что обеспечивает гибкость и оперативность при работе с повторяющимися задачами.
Особое внимание в конструкции устройства уделено безопасности эксплуатации. Электронная нагрузка оснащена многоуровневой системой защиты: от перегрева, превышения тока, напряжения, мощности, а также от переполюсовки. Кроме того, регулируемая скорость нарастания тока в диапазоне от 0,0001 до 2,5 ампер на микросекунду позволяет точно настраивать параметры нагрузки под конкретные требования тестируемого оборудования. Наличие записи в Госреестре средств измерений под номером 73142-18 подтверждает соответствие устройства требованиям к точности и надежности измерений, что делает АКИП-1383 официально признанным средством измерений в Российской Федерации.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
73142-18 |
|
Количество каналов
|
1 |
|
Тип нагрузки
|
Постоянного тока |
|
Форм-фактор
|
Моноблок |
|
Динамический режим
|
Да |
|
Максимальное напряжение
|
120 В |
|
Максимальный ток
|
30 А |
|
Максимальная мощность
|
150 Вт |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Модульная программируемая электронная нагрузка постоянного тока АКИП-1383
- Шнур питания
- Инструкция по эксплуатации
| Параметр | АКИП-1383 | АКИП-1383/1 | АКИП-1383/2 |
| Входные параметры | |||
| Напряжение на нагрузке | 0…120 В | 0…500 В | 0…120 В |
| Ток в нагрузке | 0…30 А | 0…15 А | 0…60 А |
| Мощность | 150 Вт | 200 Вт | 250 Вт |
| Режим стабилизации напряжения (CV) | |||
| Диапазон установки | 0…18/ 120 В | 0…50/ 0…500 В | 0…18/ 120 В |
| Погрешность установки | ±(0,05%∙Uуст + 0,02%∙Uконечн) / ±(0,05%∙Uуст + 0,025%∙Uконечн | ±(0,05%∙Uуст + 0,025%∙Uконечн) | ±(0,025%∙Uуст + 0,05%∙Uконечн) |
| Дискретность установки | 1 / 10 мВ | ||
| Режим стабилизации силы тока, статический режим (CC) | |||
| Диапазоны установки | 0…3 / 0…30 А | 0…3 / 0…15 А | 0…6 / 0…60 А |
| Погрешность установки | ±(0,05%∙Iуст + 0,05%∙Iконечн) | ||
| Дискретность установки | 0,1 / 1 мА | ||
| Режим стабилизации электрического сопротивления (CR) | |||
| Диапазон установки |
0,05…10 Ом / 10 Ом…7,5 кОм |
0,3…10 Ом / 10 Ом…7,5 кОм |
0,05…10 Ом / 10 Ом…7,5 кОм |
| Погрешность установки |
±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) / ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) |
||
| Дискретность установки | 16 бит | ||
| Режим стабилизации электрической мощности (CP) | |||
| Диапазон установки | 0…150 Вт | 0…200 Вт | 0…250 Вт |
| Погрешность установки | ±(0,1% ∙ Pуст + 0,1% ∙ Pконечн) | ±(0,2%∙Pуст + 0,2%∙Pконечн) | |
| Дискретность установки | 10 мВт | ||
| Режим стабилизации силы тока, динамический режим (CC) | |||
| Диапазон установки времени Т1 – Т2 | 20 мкс…3600 с (разрешение 1 мкс) | ||
| Скорость нарастания тока |
0,0001…0,25 А/ мкс в диапазоне 0…3/ 6 А в зависимости от модели; 0,001…2,5 А/ мкс в диапазоне 0…15/ 30/ 60 А в зависимости от модели |
||
| Измерение напряжения | |||
| Диапазон (разрешение) |
0…18 В (0,1 мВ) / 0…120 В (1 мВ) |
0…50 В (0,1 мВ) / 0…500 В (1 мВ) |
0…18 В (0,1 мВ) / 0…120 В (1 мВ) |
| Погрешность измерения | ±(0,025% ∙ Uизм+0,025% ∙ Uконечн) | ||
| Измерение тока | |||
| Диапазон (разрешение) |
0…3 А (0,01 мА) / 30 А (0,1 мА) |
0…3 А (0,01 мА) / 15 А (0,1 мА) |
0…6 А (0,1 мА) / 60 А (1 мА) |
| Погрешность измерения | ±(0,05%∙Iуст + 0,05%∙Iконечн) | ±(0,05%∙Iуст + 0,1%∙Iконечн) | |
| Измерение мощности | |||
| Диапазон (разрешение) | 0…150 Вт (10 мВт) | 0…200 Вт (10 мВт) | 0…250 Вт (10 мВт) |
| Погрешность измерения | ±(1%∙Ризм+ 0,1%∙Рконечн) | ±(0,1%∙Ризм+ 0,1%∙Рконечн) | ±(0,2%∙Ризм+0,2%∙Рконечн) |
| Общие характеристики | |||
| Напряжение питания | 110 / 220 В, 50 Гц | ||
| Интерфейс | RS232, GPIB, USB | ||
| Габаритные размеры | 255×108×390 мм (1/2*2U) | ||
| Масса | 4,4 кг | ||
