Артикул:
m-120532
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Портативный
Номер записи в ГосРеестре СИ
—
91470-24
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Все характеристики
34 240 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

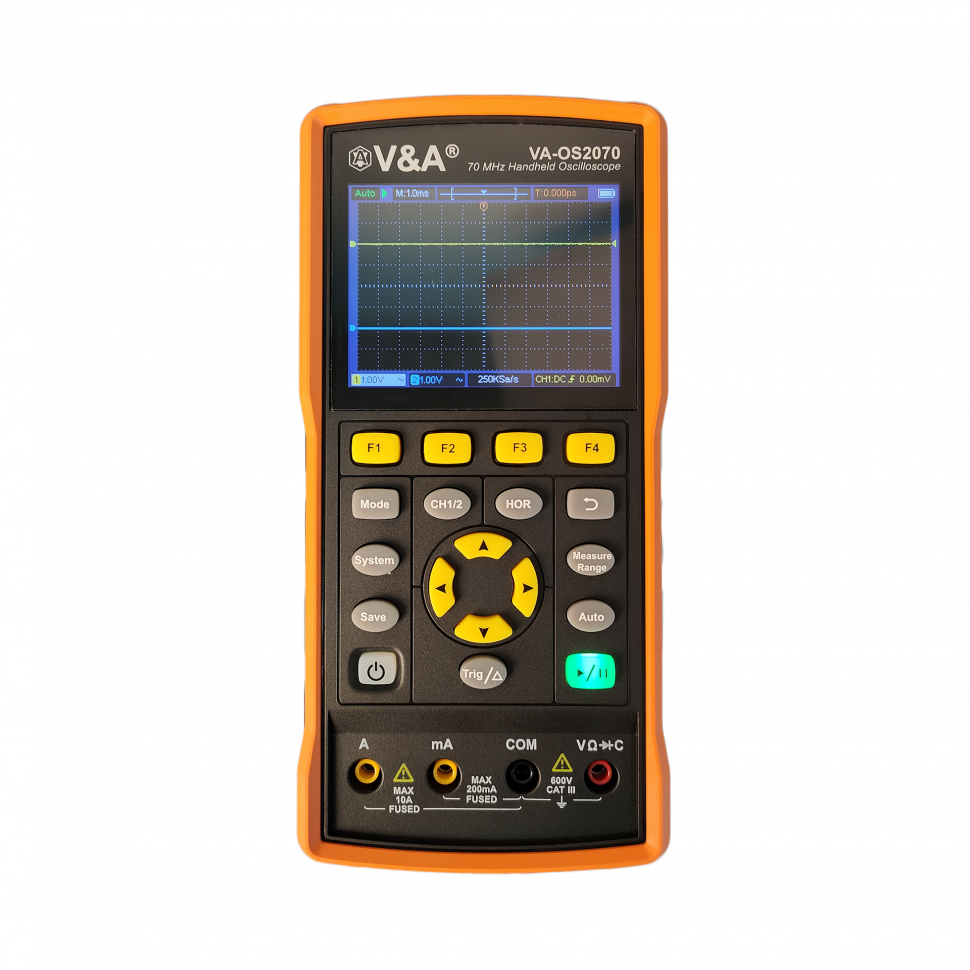

Портативный цифровой осциллограф-мультиметр VA-OS2070 предназначен для визуального исследования амплитуды и времени электрического сигнала, сохранения в цифровом формате и автоматических или курсорных измерений параметров амплитуды и частоты входящих электросигналов за период времени.

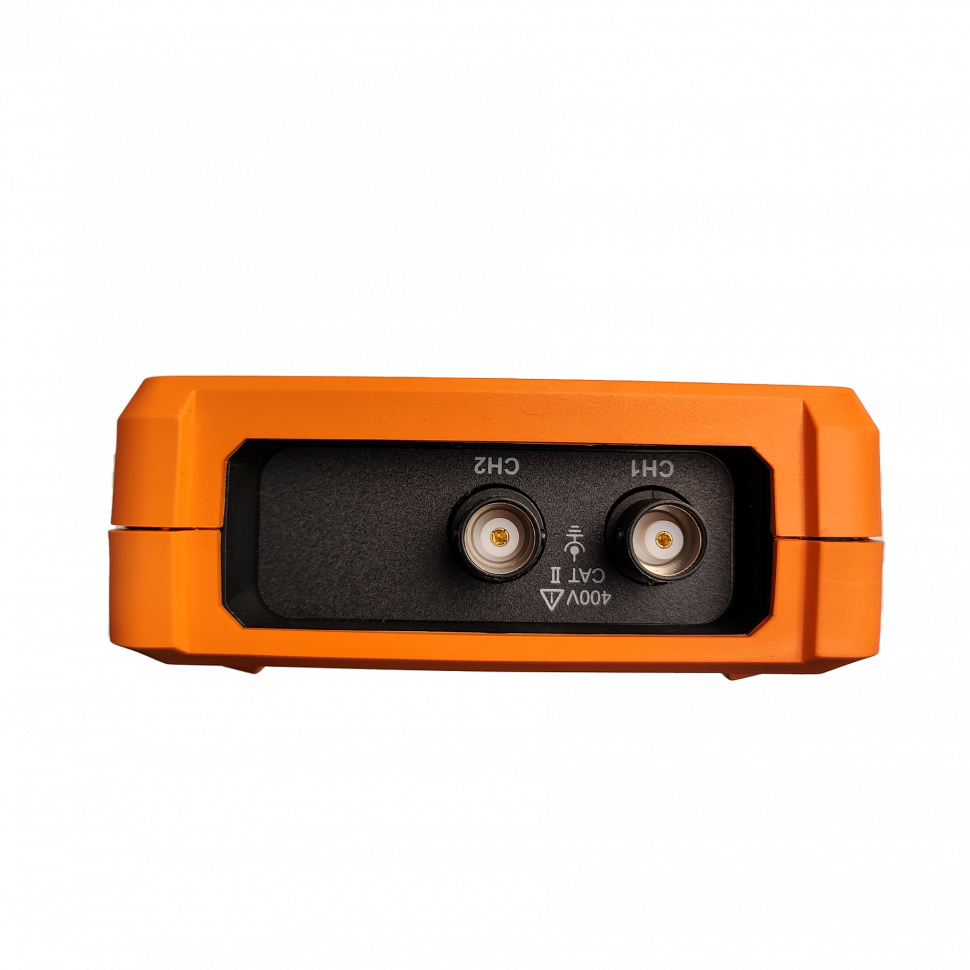

VA-OS2070 обладает двумя каналами, что позволяет вести наблюдения одновременно за двумя сигналами. Полоса пропускания составляет от 0 до 70 МГц.
Прибор дополнительно способен проводить измерения основных электрических характеристик, таких как ток, напряжение, ёмкость и сопротивление, а также выполнять проверку цепи на целостность и тестирование диодов.
Используется для диагностики, техобслуживания и ремонта различных бытовых и промышленных электросетей, электронного оборудования, а также систем пожарной и охранно-пожарной сигнализации и их элементов и систем передачи извещений о пожаре.
Модель имеет возможность проведения автоизмерений и замеров курсорного типа, с сохранением осциллограмм в памяти и последующим воспроизведением.

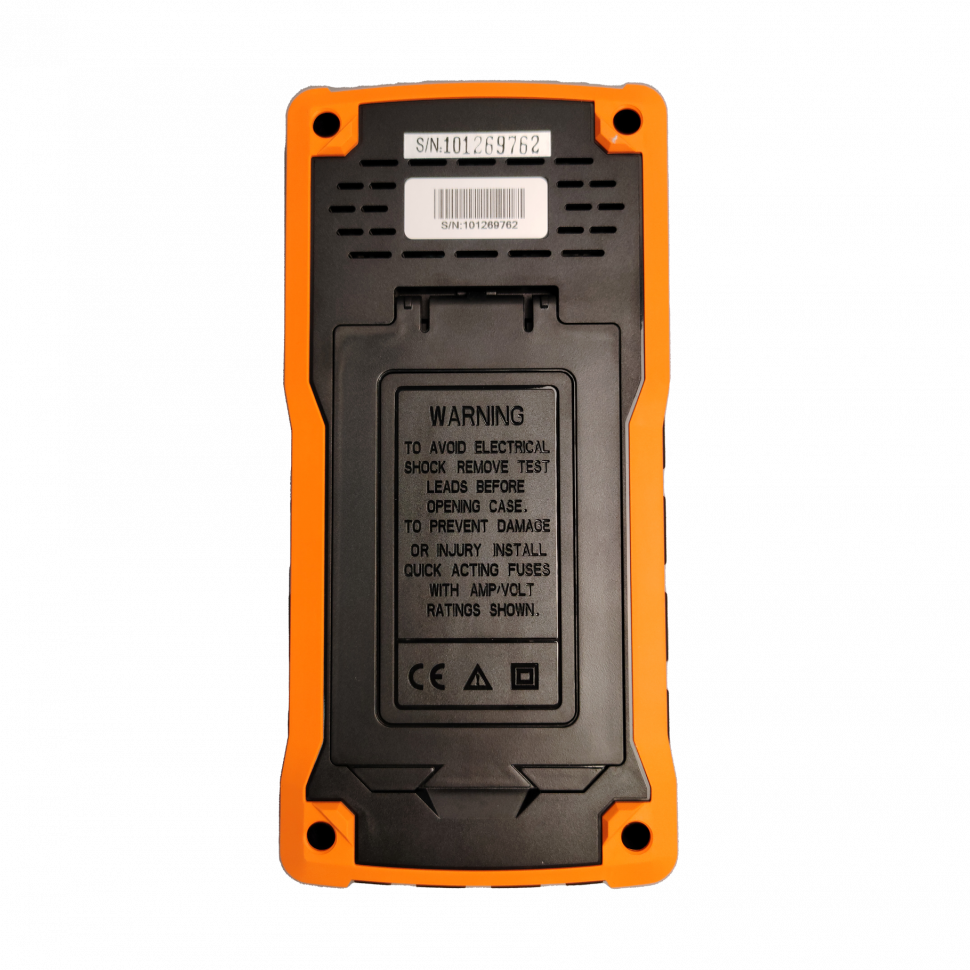

Питание осуществляется от двух Li-Ion аккумуляторов типоразмера 18650 или от сети 100-240 В.
VA-OS2070 обладает двумя каналами, что позволяет вести наблюдения одновременно за двумя сигналами. Полоса пропускания составляет от 0 до 70 МГц.
Прибор дополнительно способен проводить измерения основных электрических характеристик, таких как ток, напряжение, ёмкость и сопротивление, а также выполнять проверку цепи на целостность и тестирование диодов.
Используется для диагностики, техобслуживания и ремонта различных бытовых и промышленных электросетей, электронного оборудования, а также систем пожарной и охранно-пожарной сигнализации и их элементов и систем передачи извещений о пожаре.
Модель имеет возможность проведения автоизмерений и замеров курсорного типа, с сохранением осциллограмм в памяти и последующим воспроизведением.
Питание осуществляется от двух Li-Ion аккумуляторов типоразмера 18650 или от сети 100-240 В.
Особенности VA-OS2070:
- Интерфейс USB для зарядки аккумуляторных батарей.
- Истинное среднеквадратичное значение (True RMS).
- Цветной ЖК-дисплей с подсветкой для облегчения считывания результатов в любых условиях.

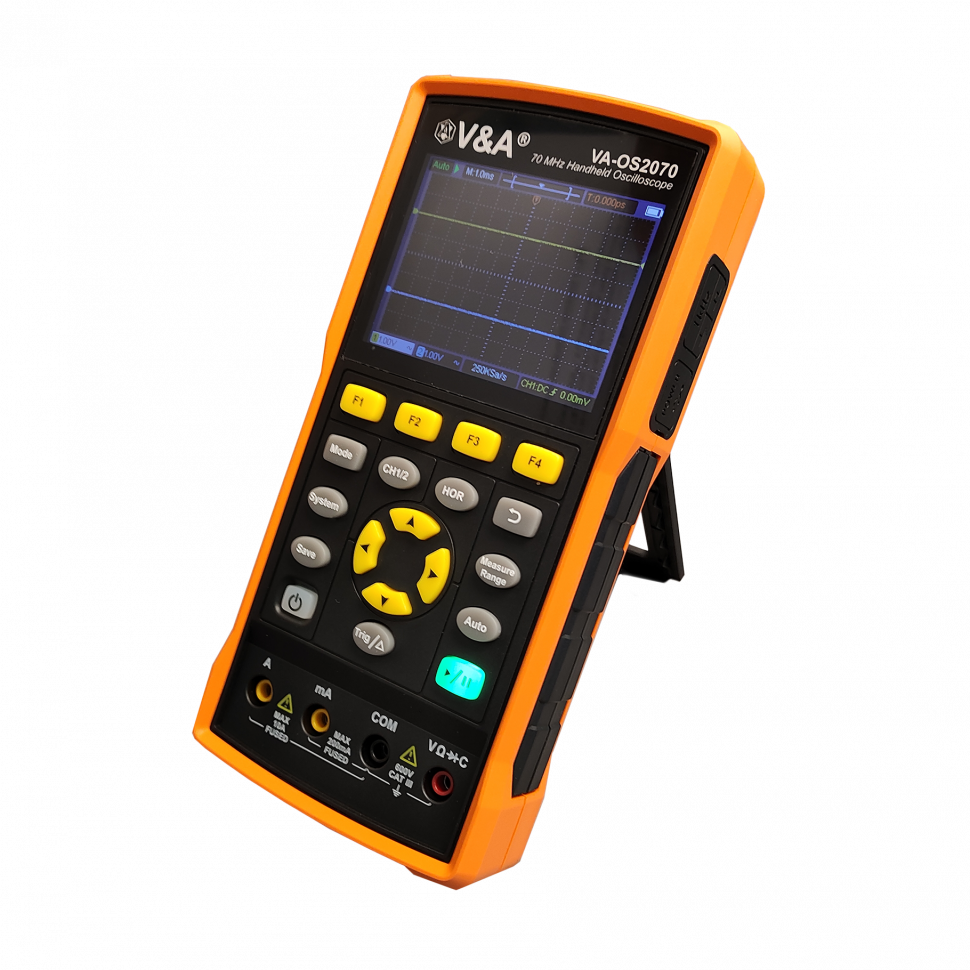

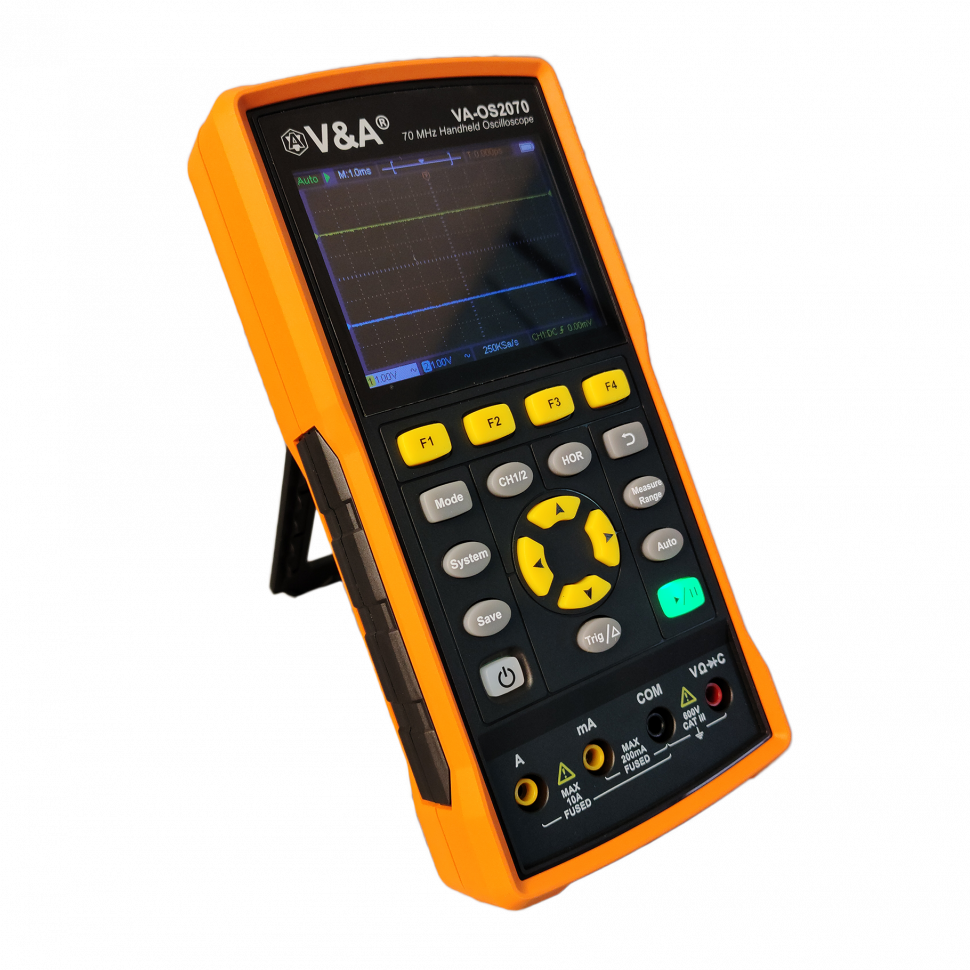

- Корпус изготовлен из высококачественных материалов и снабжён откидной подставкой для установки под углом.

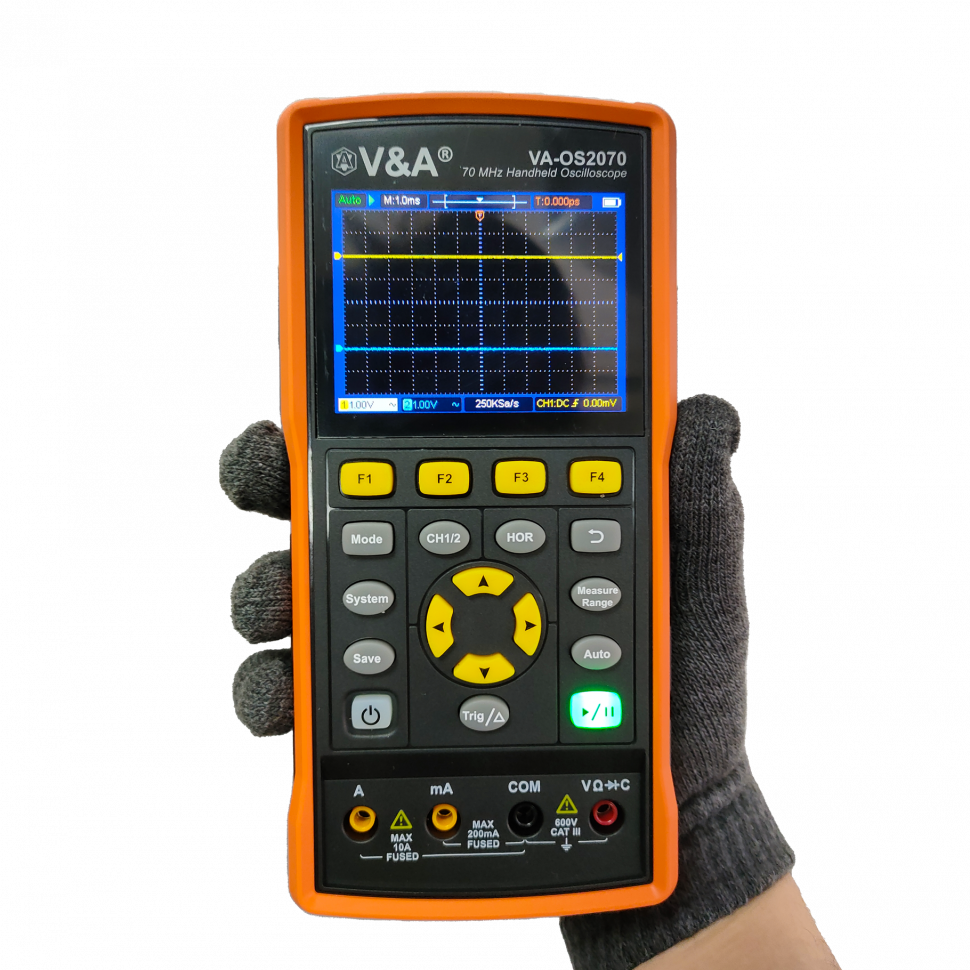

- Небольшие габаритные размеры и скромный вес.
- Матерчатая сумка-чехол для удобного хранения и транспортировки устройства.
- Крупная клавиатура для более удобной работы.
Документы
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
91470-24 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Макс. измеряемое пост. напр.
|
1000 В |
|
Макс. измеряемое перем. напр.
|
750 В |
|
Максимальный измеряемый постоянный ток
|
10 А |
|
Максимальный измеряемый переменный ток
|
10 А |
|
Кол-во разрядов дисплея
|
20000 |
|
Диапазон измерения ёмкости
|
1 пФ … 2 мФ |
|
Частота дискретизации
|
0,25 Гвыб/с |
|
Диагональ дисплея, дюйм
|
3,5" |
|
Дисплей (отображение данных)
|
TFT |
|
Питание
|
Li-Ion аккумулятор 18650 - 2 шт.; 100-240 В |
|
TrueRMS
|
Да |
|
Диапазон измерения сопротивления
|
0,01 Ом … 100 МОм |
|
Прозвонка
|
Да |
|
Точность измерения постоянного тока
|
2,5% |
|
Точность измерения переменного тока
|
2,5% |
|
Диодный тест
|
Да |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
12 |
- Осциллограф-мультиметр VA-OS2070
- Адаптер питания
- Кабель Type-C
- Пассивный щуп
- Кабель с зажимом-«крокодил»
- Набор щупов к мультиметру (один красный и один черный)
- Руководство по эксплуатации
- Гарантийный талон
- Сумка
| Количество каналов | 2 |
| Полоса пропускания | VA-OS2070: 70 МГц |
| Частота дискретизации | 125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
| Скорость обновления осциллограммы | 10000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пФ ± 10 пФ |
| Коэффициента ослабления щупа | 1Х, 10Х, 100X, 1000X, 10000X |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с ~ 250 Мвыб/с |
| Интерполяция осциллограммы | (Sinx)/x |
| Скорость сканирования | 5 нс/дел - 1000 с/дел |
| Погрешность временной шкалы | ± 100 ppm |
| Максимальная глубина записи | 4 К и 8 К |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 6 дел |
| Время нарастания | VA-OS2040: ≤ 10 нс VA-OS2070: ≤ 7,5 нс |
| Система измерения | |
| Курсорные измерения | разность потенциалов между курсорами ΔV разница во времени между курсорами ΔT |
| Автоматическое измерение | период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда |
| Система синхронизации | |
| Источник пускового сигнала | CH1, CH2 |
| Тип запуска | По фронту |
| Развязка входа | DC, AC |
| Режим запуска | Автоматический, нормальный, однократный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение точки запуска | В зависимости от длины записи и временной разведки |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Типы измерений | напряжение, сила тока, сопротивление, емкость, проводимость цепей, проверка диодов |
| Максимальное напряжение | AC: 750 В DC: 1000 В |
| Максимальный ток | AC: 10 А DC: 10 А |
| Напряжение постоянного тока | 200.00 мВ / разрешение 0.01 мВ / точность ±0.3% |
| 2.0000 В / разрешение 0.1 мВ / точность ±0.3% | |
| 20.000 В / разрешение 1 мВ / точность ±0.3% | |
| 200.00 В / разрешение 0.01 В / точность ±0.3% | |
| 1000.0 В / разрешение 0.1 В / точность ±0.3% | |
| Напряжение переменного тока (диапазон частоты: 40 Гц - 1000 Гц) | 200.00 мВ / разрешение 0.01 мВ / точность ±0.8% |
| 2.0000 В / разрешение 0.1 мВ / точность ±0.8% | |
| 20.000 В / разрешение 1 мВ / точность ±0.8% | |
| 200.00 В / разрешение 0.01 В / точность ±0.8% | |
| 750.0 В / разрешение 0.1 В / точность ±1% | |
| Постоянный ток | 200.00 мА / разрешение 0.01 мА / точность ±0.8% |
| 10.000 A / разрешение 1 мА / точность ±2,5% | |
| Переменный ток (диапазон частоты: 40 Гц - 1000 Гц) | 200.00 мА / разрешение 0.01 мА / точность ±0.8% |
| 10.000 A / разрешение 1 мА / точность ±2,5% | |
| Сопротивление | 200.00 Ом / разрешение 0.01 Ом / точность ±0.8% |
| 2.0000 кОм / разрешение 0.1 Ом / точность ±0.8% | |
| 20.000 кОм / разрешение 1 Ом / точность ±0.8% | |
| 2000.0 кОм / разрешение 10 Ом / точность ±0.8% | |
| 2.0000 MОм / разрешение 0.1 кОм / точность ±0.8% | |
| 20.000 MОм / разрешение 1 кОм / точность ±1% | |
| 100.00 MОм / разрешение 0.01 Мом / точность ±5% | |
| Емкость | 20.000 нФ / разрешение 1 пФ / точность ±1% |
| 200.00 нФ / разрешение 10 пФ / точность ±5% | |
| 2.0000 нФ / разрешение 0.1 нФ / точность ±3% | |
| 20.000 мкФ / разрешение 1 нФ / точность ±3% | |
| 200.00 мкФ / разрешение 10 нФ / точность ±3% | |
| 2.0000 мФ / разрешение 0.1 мкФ / точность ±3% | |
| Прозвонка | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон измерений | есть |
| TrueRMS | есть |
| Дисплей | 3.5-дюймовый, LCD, 320 x 240 писк, 65536 цветов |
| Питание | AC 100 - 240 В, 50/ 60 Гц; DC 5 В, 2 А |
| Мощность потребления | < 5 Вт; Аккумулятор: 2200 mAh х 2（3.7 V, тип 18650) |
| Рабочая температура и относительная влажность | 0 С° - 30 С°, 20 - 80% |
| Габаритные размеры и вес без упаковки | 198 x 96 x 38 мм, около 0,6 кг (без батарей) |
| Прибор соответствует стандартам | ТР ТС 020/2011 |
Контрольно-измерительные приборы под брендом V&A выпускаются с 2005 года и за это время завоевали авторитет среди производителей КИПиА.
