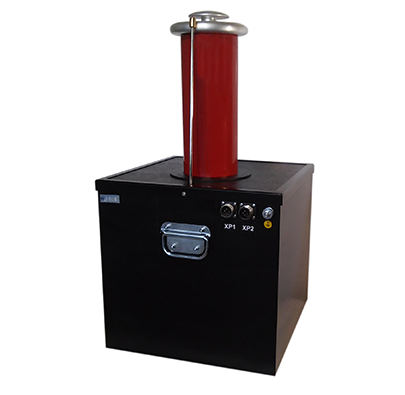

Трансформатор высоковольтный испытательный ПКВТ ТВИ-25/36-5

Испытательный высоковольтный трансформатор ПКВТ ТВИ-25/36-5 предназначен для применения в лабораторных и полевых условиях при проведении испытаний высоковольтного оборудования переменным или постоянным током. Устройство обеспечивает стабильное и точное регулирование выходного напряжения, что делает его незаменимым инструментом при диагностике изоляции кабелей, разрядников, а также других элементов энергетических систем. Номинальное значение выходного напряжения постоянного тока составляет 36 кВ, при этом максимальный выходной ток достигает 60 мА, что позволяет использовать прибор для широкого круга задач. При работе с переменным током устройство способно выдавать напряжение до 30 кВ и ток до 250 мА, обеспечивая надежность и эффективность испытаний.

Особенностью конструкции является наличие встроенного делителя напряжения с коэффициентом деления 1:10000 при входном сопротивлении вольтметра 1 МОм, что обеспечивает точные измерения с относительной погрешностью не более ±2,0%. Также предусмотрена измерительная обмотка, погрешность которой также находится на уровне ±2,0%, что гарантирует высокую достоверность получаемых данных. Для удобства переключения между режимами переменного и постоянного тока предусмотрен встроенный переключатель рода тока, а наличие разрядного устройства повышает безопасность при завершении испытаний.

Напряжение питания первичной обмотки частотой 50 Гц регулируется в диапазоне от 0,10 до 240 В, при этом номинальное значение составляет 220 В с допустимым отклонением ±2,0%. При подаче номинального напряжения на первичную обмотку, вторичная выдает переменное напряжение до 25 кВ с аналогичной погрешностью — ±2,0%. Такие технические характеристики обеспечивают универсальность использования трансформатора ПКВТ ТВИ-25/36-5 как в составе автоматизированных систем контроля, так и при ручном проведении испытаний.
