Артикул:
m-113710
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Низкочастотный
Количество каналов
—
1
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.02
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

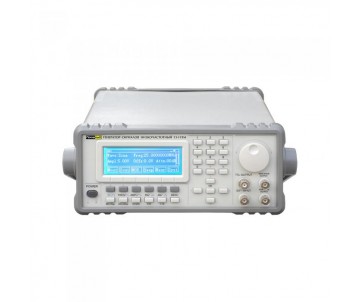

ПрофКИП Г3-119М - это низкочастотный генератор сигналов, предназначенный для использования в профессиональных целях. Устройство обладает широким диапазоном частот, от 1 мкГц до 20 МГц, что позволяет генерировать различные типы сигналов.
Основной выход генератора поддерживает разнообразные формы сигналов, включая синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL и произвольный. Таким образом, пользователь имеет возможность выбирать оптимальную форму сигнала для своих нужд.
Модуляция генератора также предоставляет широкий спектр возможностей. Пользователь может использовать одну частоту, частоту развертки, амплитудную модуляцию (AM), частотную модуляцию (FM), фазовую модуляцию (PM), частотную манипуляцию (FSK), амплитудную манипуляцию (ASK) и фазовую манипуляцию (PSK).
Преимущества:
- Формирование сигнала методом прямого синтеза (DDS)
- Диапазон частот генератора: 1 мкГц … 20 МГц
- Разрешение по вертикали 10 бит
- Память формы сигнала: 4096 точек
- Высокая точность установки коэффициента заполнения
- Режимы модуляции: АМ, ФМ, ЧМ, ИМ
- Высокая точность и разрешающая способность установки FM сигналов
- Плавная регулировка фазы в сигналах с высокочастотным заполнением
- Раздельная установка частот старта и остановки в режиме качания частоты
- Произвольная установка режима AM-модуляции: 1% … 120%
- 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы)
- Встроенный частотомер до 100 МГц
- Яркий информативный ЖК-дисплей
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Низкочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.02 |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
10 мВ … 20 В пик-пик |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов низкочастотный ПрофКИП Г3-119М
- Кабель питания
- Руководство по эксплуатации
| Основной выход | |
| Диапазон частот | 1 мкГц … 25 МГц |
| Форма сигналов | синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, и произвольный |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Модуляция | одной частотой, частотой развертки, амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), фазовая манипуляция (PSK) |
| Память формы сигнала | 6 точек … 4096 точек |
| Разрешение по вертикали | 10 бит |
| Частота выборки | 150 Мвыб/с |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Неравномерность АЧХ | ±5% |
| Разрешение по амплитуде | 10 В |
| Диапазон смещения | -5 В … +5 В |
| Разрешение смещения | 10 мВ |
| Глубина амплитудной модуляции (AM) | 0% … 120% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Девиация частоты (FM) | 100% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Диапазон фазовой модуляции (PM) | 0° … 360.0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Фазовое разрешение | 1° |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по частоте | 1 мкГц |
| Импеданс | 50 Ом ±10% |
| Субвыход (SUB WAVE UOTPUT) | |
| Диапазон частот | 0 кГц … 200 кГц |
| Импеданс | 50 Ом ±10% |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Форма сигналов | синус, меандр, треугольник |
| Разрешение по частоте | 10 МГц |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по амплитуде | 100 мВ |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Синусоидальная волна | |
| Коэффициент искажения | ≤ 0,3% (20 Гц … 20 кГц) |
| Меандр | |
| Время нарастания и спада | ≤ 20 нс |
| Скважность | 1% … 99% |
| Свипирование | |
| Диапазон частот | 1 мкГц … 25 МГц |
| Цикл свипирования | 10 мс … 50 с |
| Произвольная форма | |
| Диапазон частот | 1 мкГц … 1 МГц |
| Длина волны | 6 точек … 1024 точки |
| Разрешение по вертикали | 10 бит |
| Частотомер | |
| Диапазон частот | 1 Гц … 100 МГц |
| Разрешение | 10 бит |
| Диапазон входного напряжения | 100 мВ … 20 В |
| Счетчик импульсов | |
| Частота | 50 МГц |
| Стабильность | ±1 х 10-6/ день |
| Количество импульсов | ≤ 4,29 х 10-9 управление ручное или внешним стробимпульсом |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2,5 кг |
